3 juin 2013

Samedi 8 juin 2013

Je reponds à vos questions:

Bien le bonjour à vous jeunes padawans, cette semaine une question m'est posée au sujet d'un éventuel équipement photo installé sur chaque B-17 de serie, une question commençant par "on m'a dit que..."

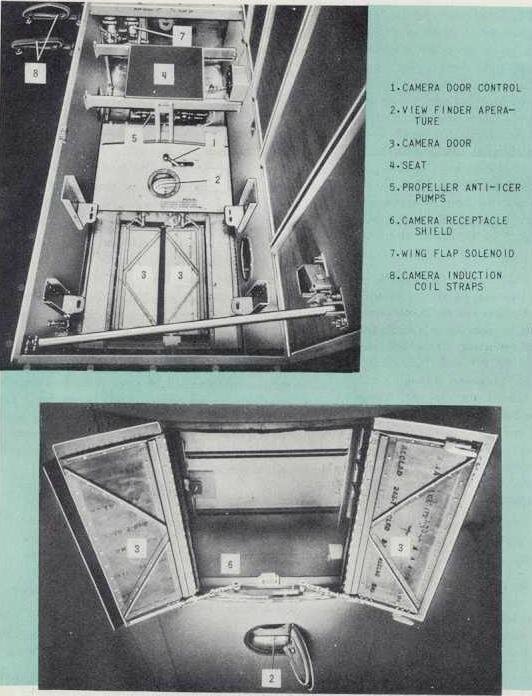

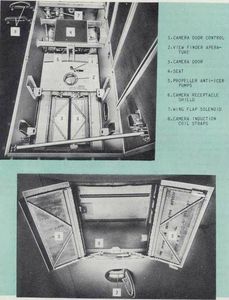

Eh bien on vous a bien dit! située entre la soute à bombes et la tourelle ventrale il y avait une trappe équipée de materiel photo que voici:

caméra pit

Ce matériel ne servait pas à une éventuel travail de photographie aérienne mais à photographier les résultats des bombardements

Tourelle de menton:

Autre question très interessante "comment rechargeait on les munitions de la tourelle de menton?"

Eh bien... contrairement aux autre postes de tir du B-17G la tourelle de menton était assez difficile a recharger. Je vous explique le tout en images!

1) Comment met on des munitions là dedans?

CAM00283

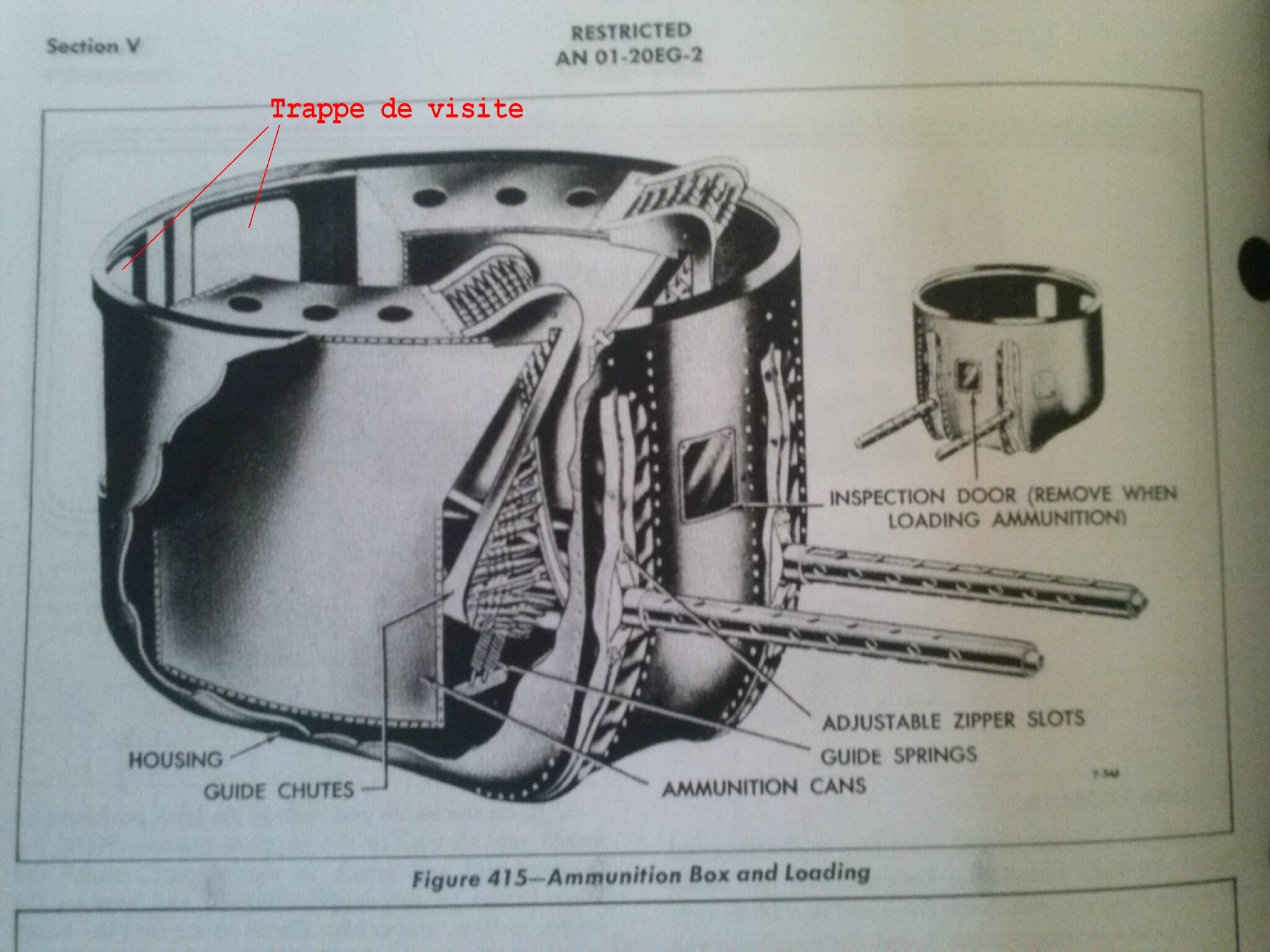

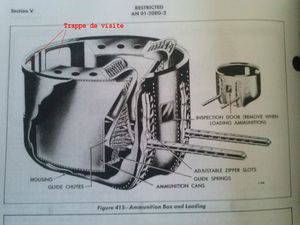

Ci dessus, ce shémas du manuel technique représente l'interieur d'une tourelle de nez, à l'arrière (en rouge) les trappes de visite, donc c'est par ici que rentrent les munitions, les magasins sont de chaque coté.

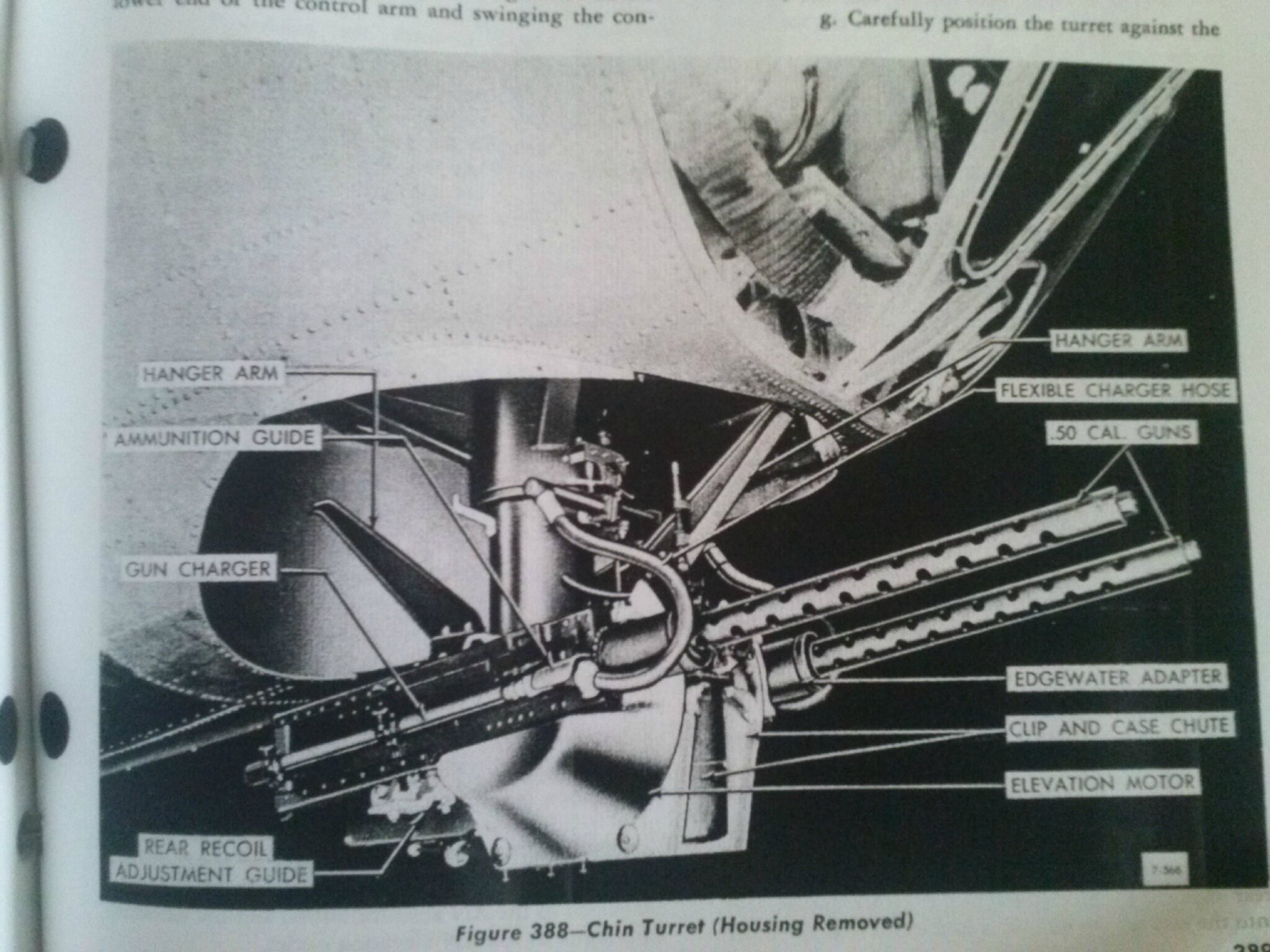

Bonus: je vous met l'animal démonté

CAM00288

Bon il existe tout un shémas de fonctionnement mais je vous ferai un article dédié à l'armement

2) Comment on accède à la trappe d'accès?

Eh bien c'est là que le sport commence, tournez la tourelle à droite et vous aurez accès à la trappe gauche, tournez là à gauche et vous aurez accès à la trappe de droite.

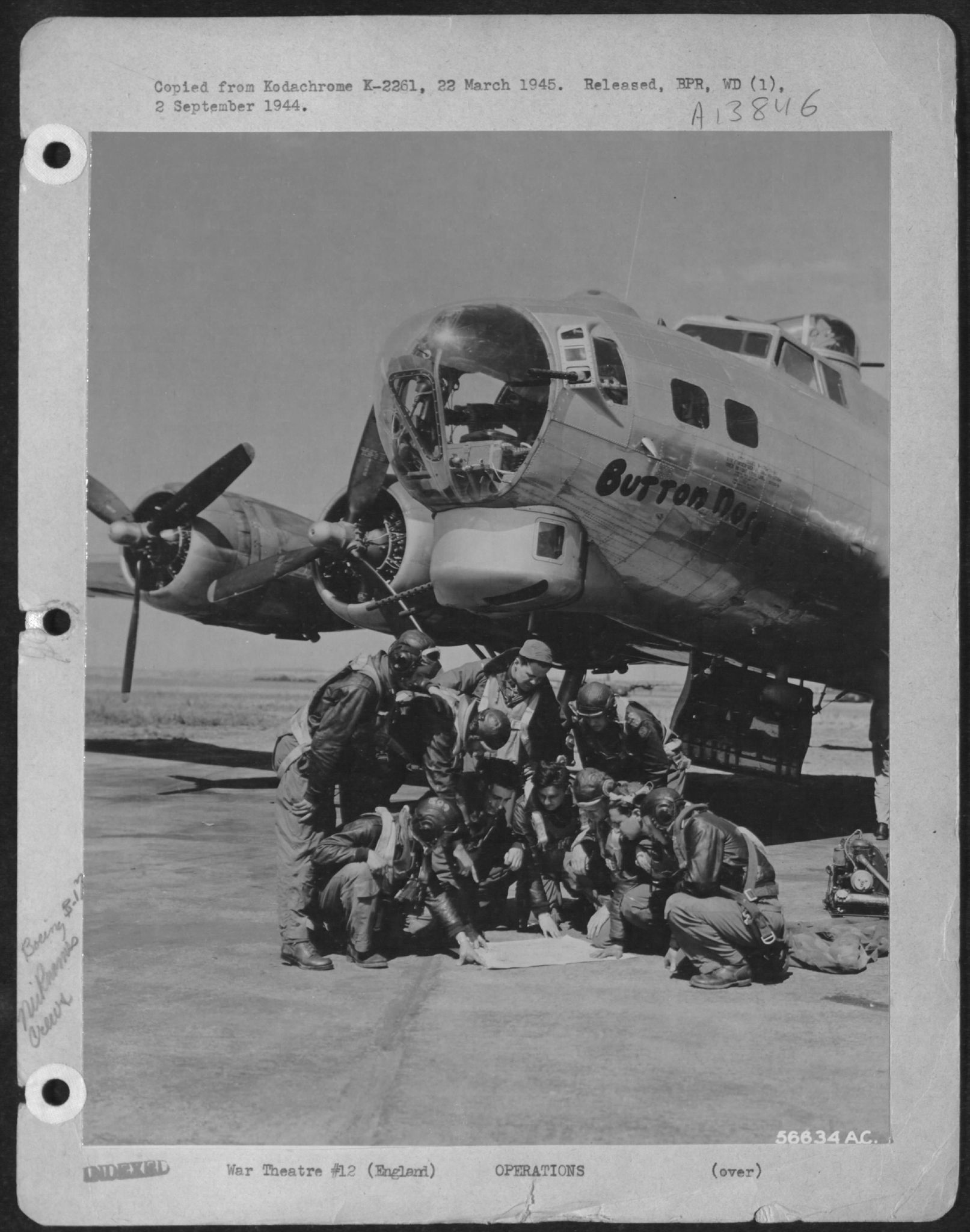

Vous n'avez jamais vu un B-17 avec sa trappe tournée sur le coté? mais si regardez en dessous!

tourelle nez

Chaque tourelle de nez "ravitaillée en munition" était placée ainsi sur le coté, question de procédure...
